Cette procédure explique comment débrancher la tête d'impression de l'imprimante :


Si il n'y a pas de filament dans la buse, rendez vous directement à l'étape 6)

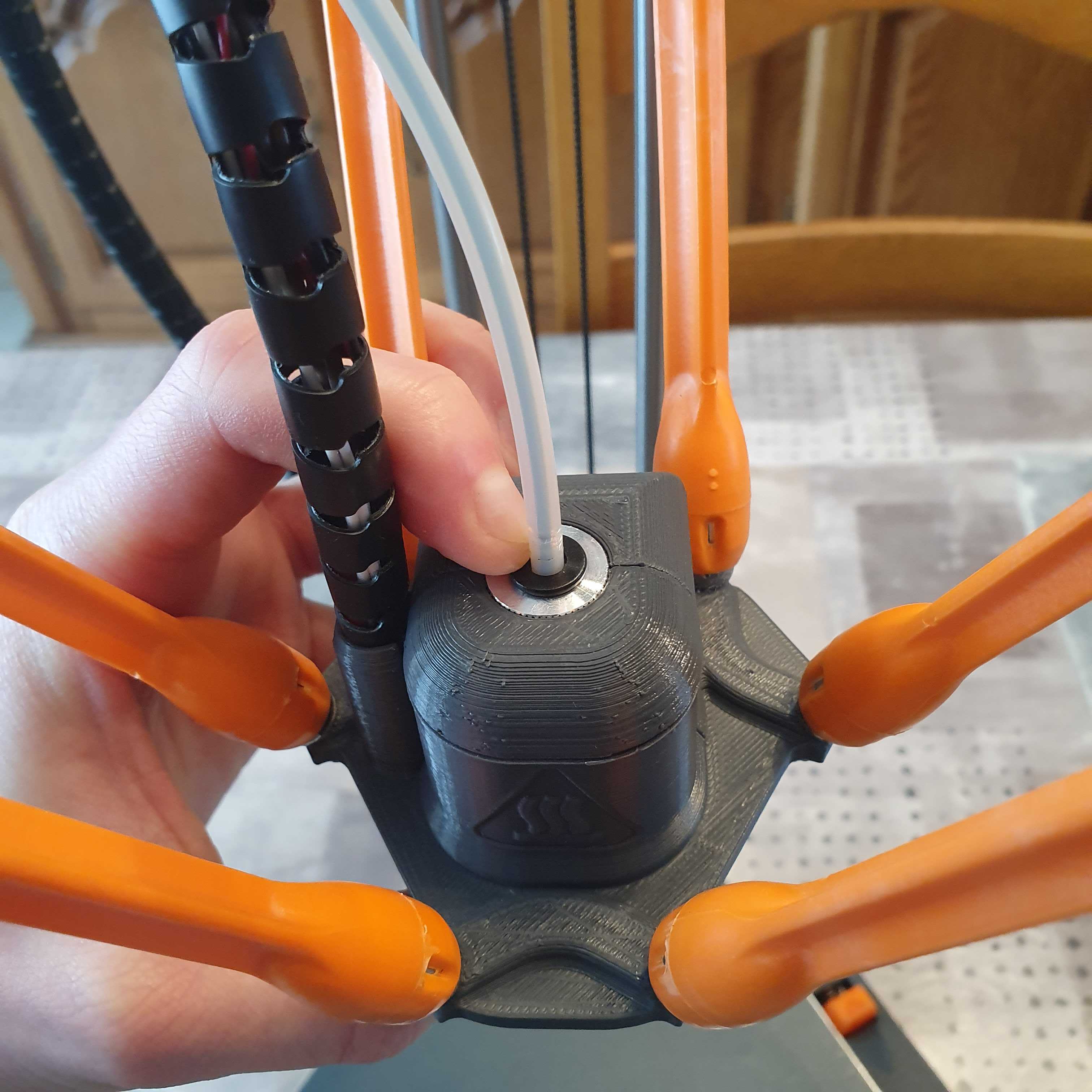

1) Appuyer sur la bague noir pour libérer le tube transparent PTFE


2) Tirer sur le tube PTFE pour le libérer


3) Appuyer sur le bras de l'extrudeur pour libérer le filament et le faire avancer de quelques centimètres

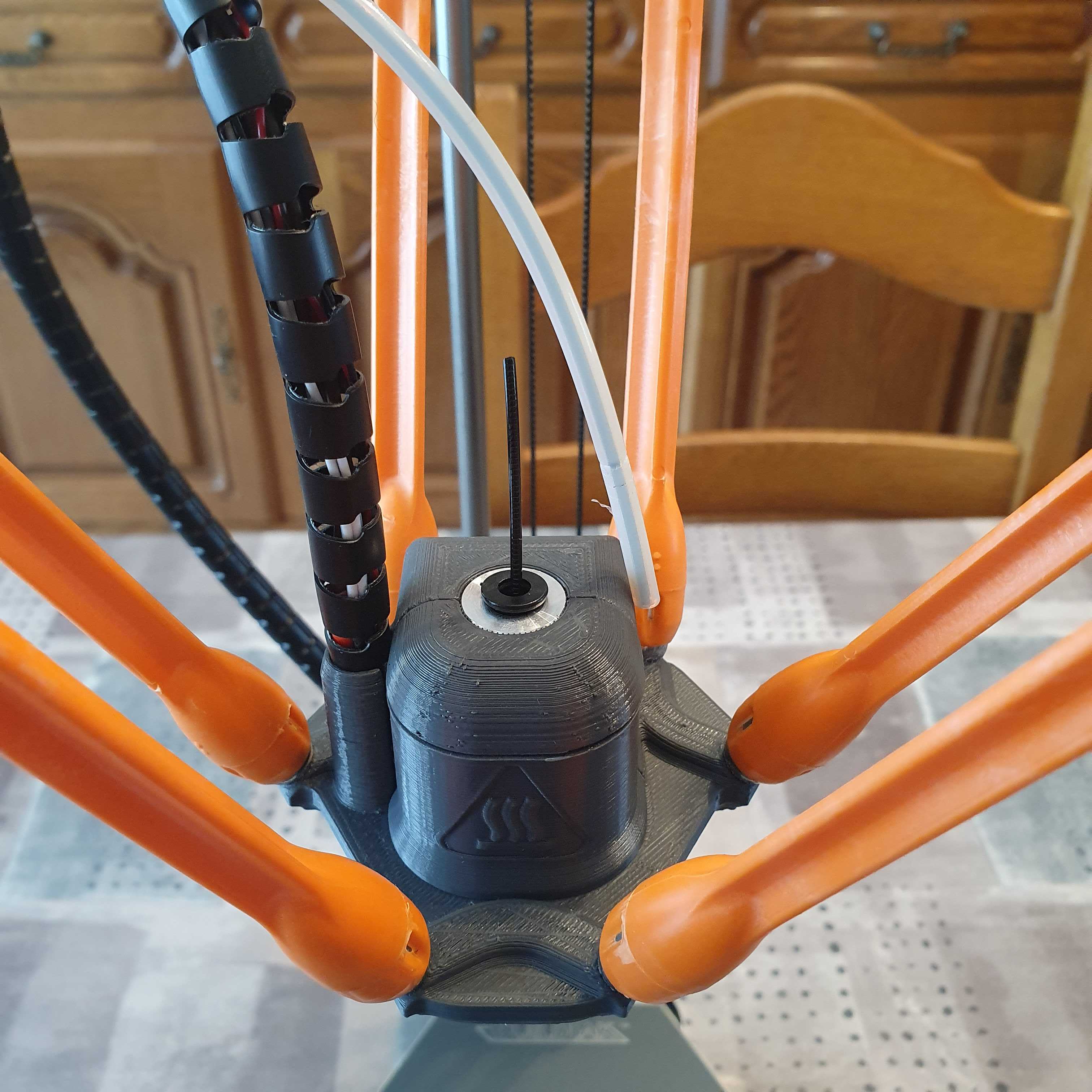

4) Le filament est donc sorti du tube PTFE

5) Couper le filament en le laissant dépasser de deux ou trois centimètres

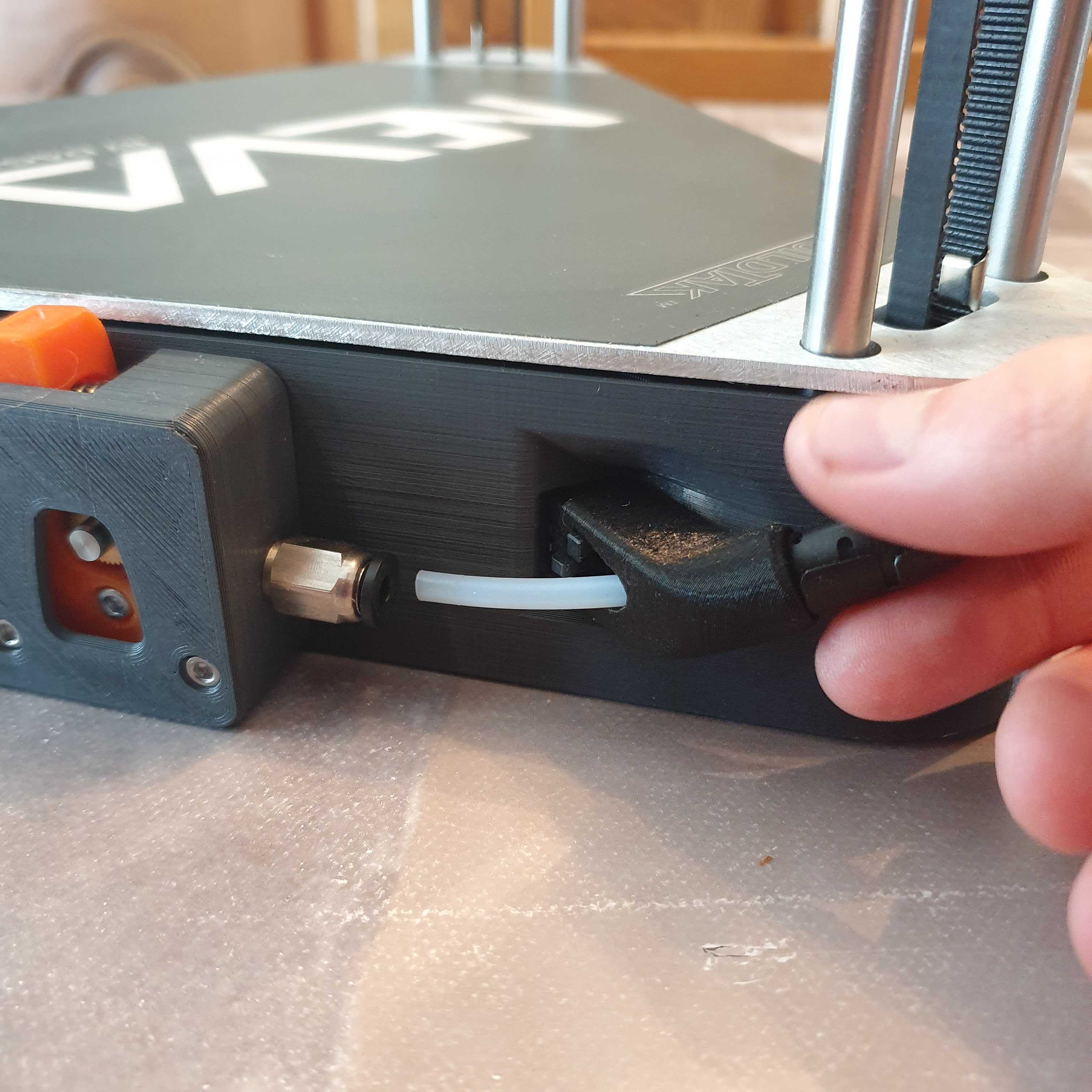

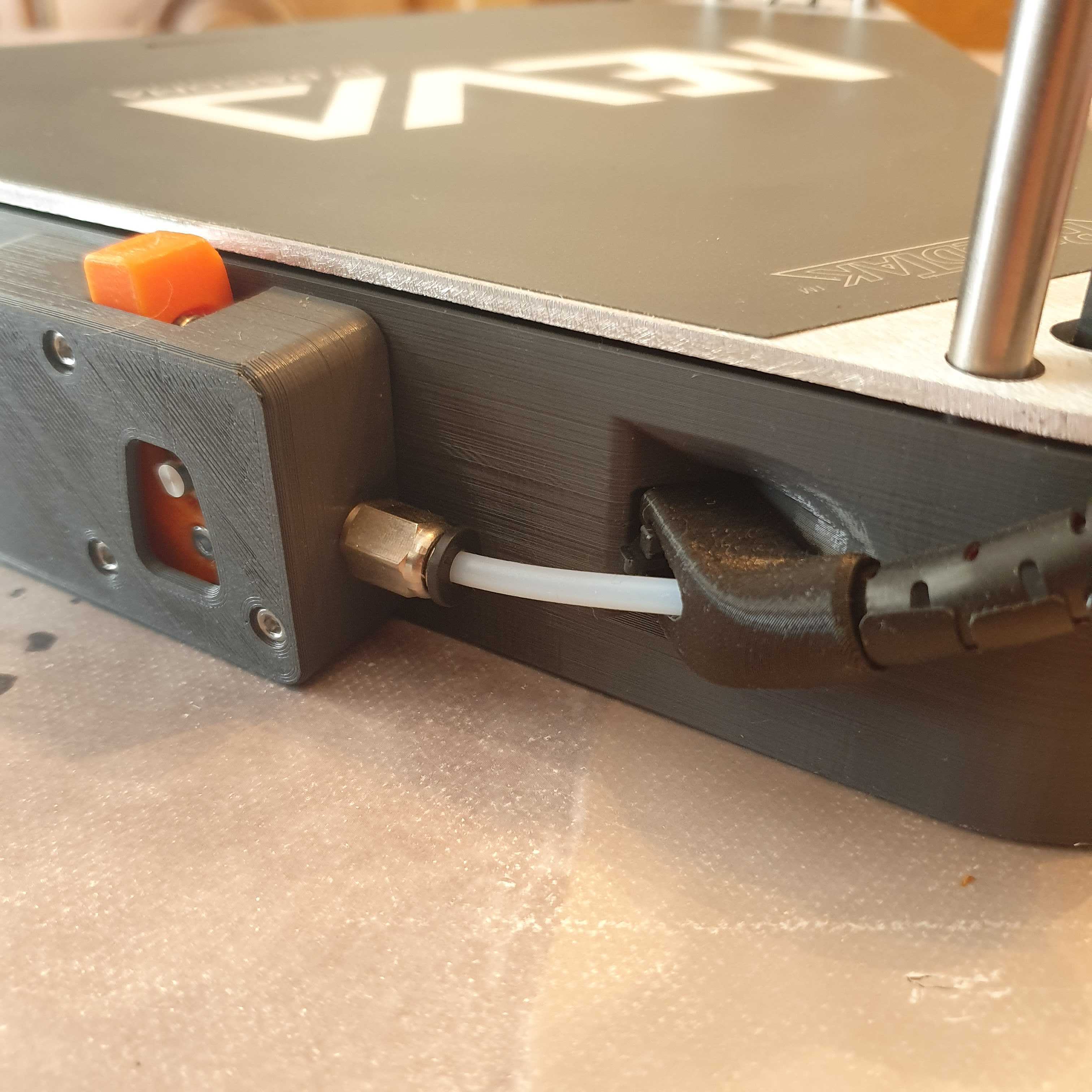

6)Pour déconnecter la tête d'impression,il faut repérer le connecteur et le tube PTFE du côté du bloc extrudeur

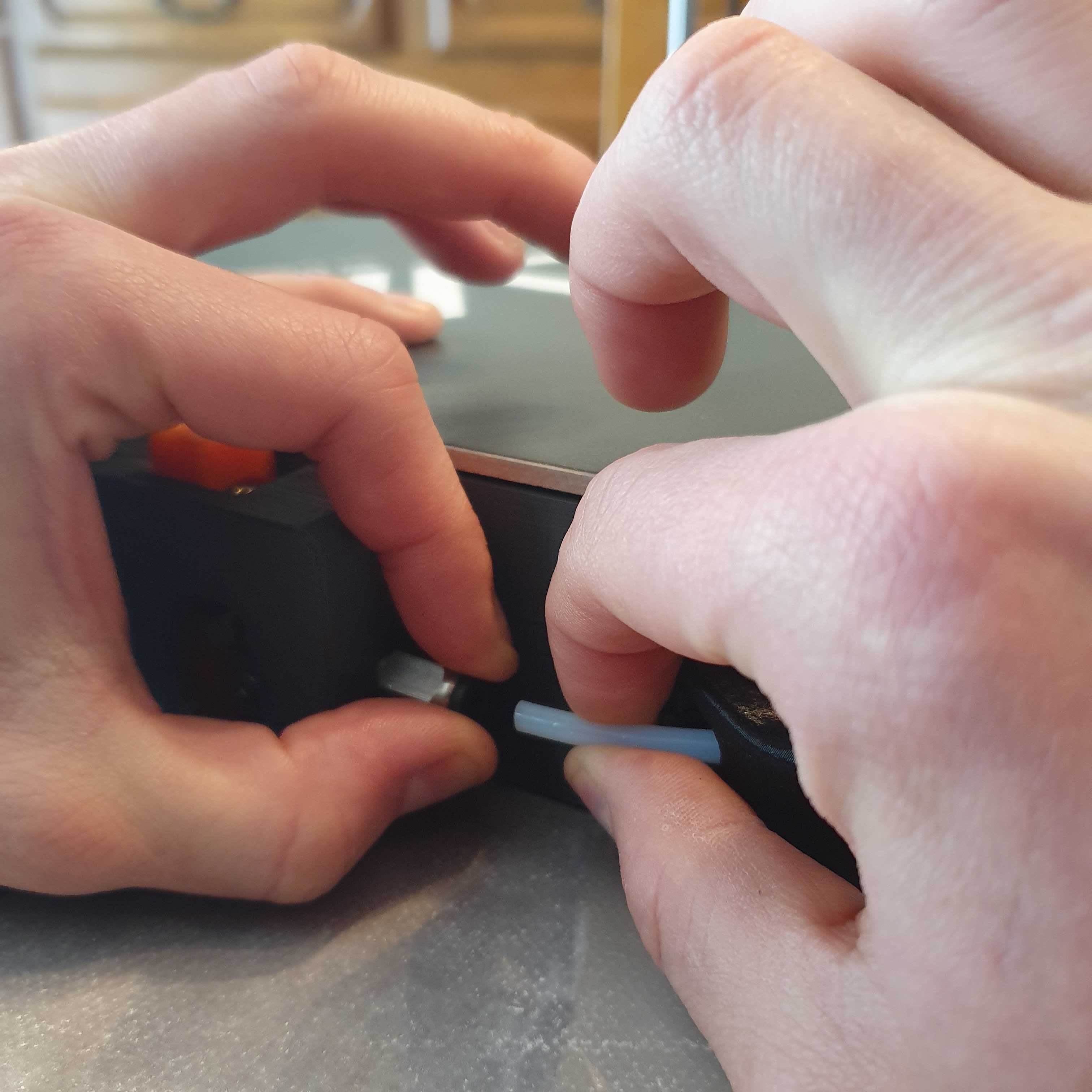

7) Appuyer sur la bague noir de l'embout pneumatique et tirer sur le tube PTFE pour le retirer

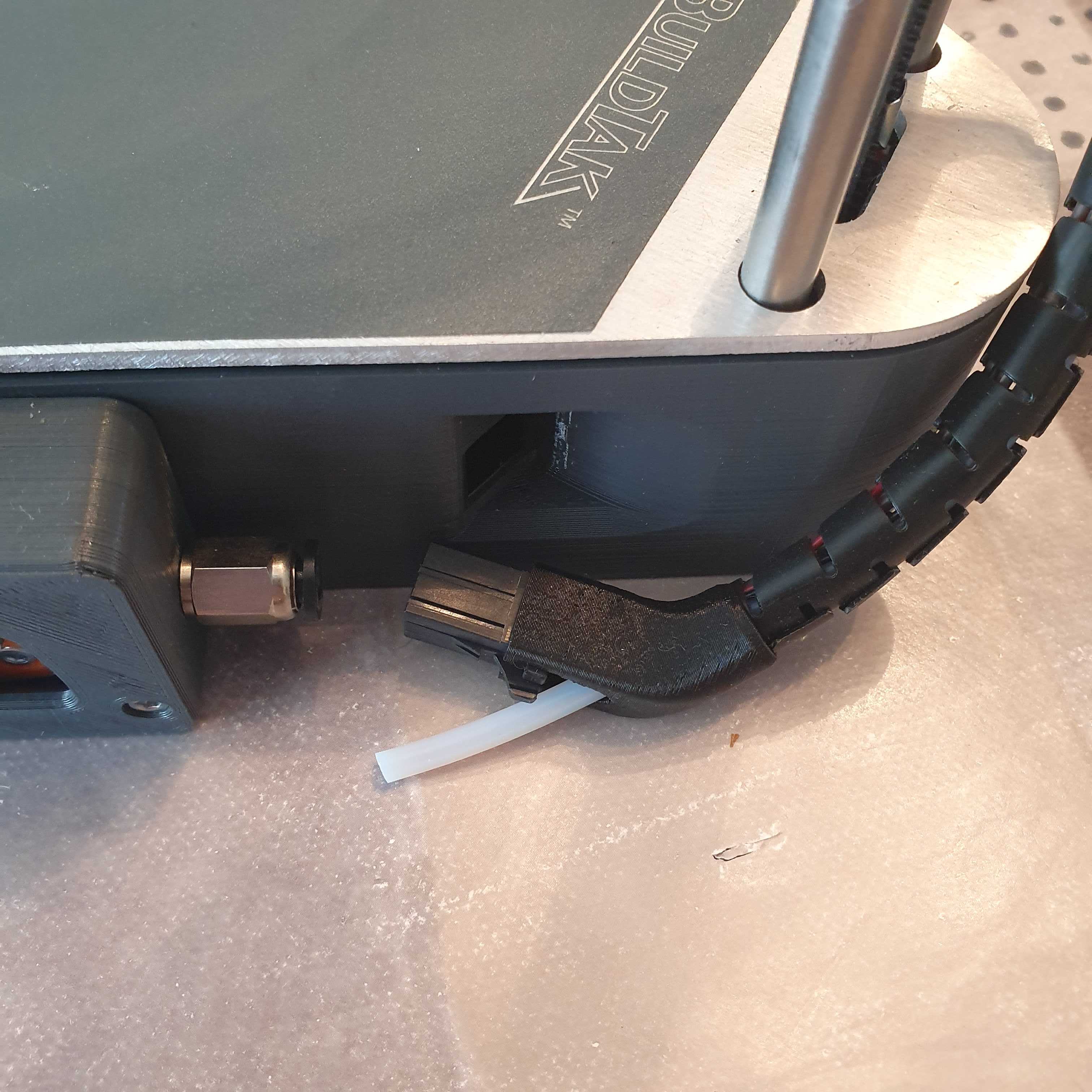

8) Le tube PTFE est libre, il ne reste plus qu'à retirer le connecteur

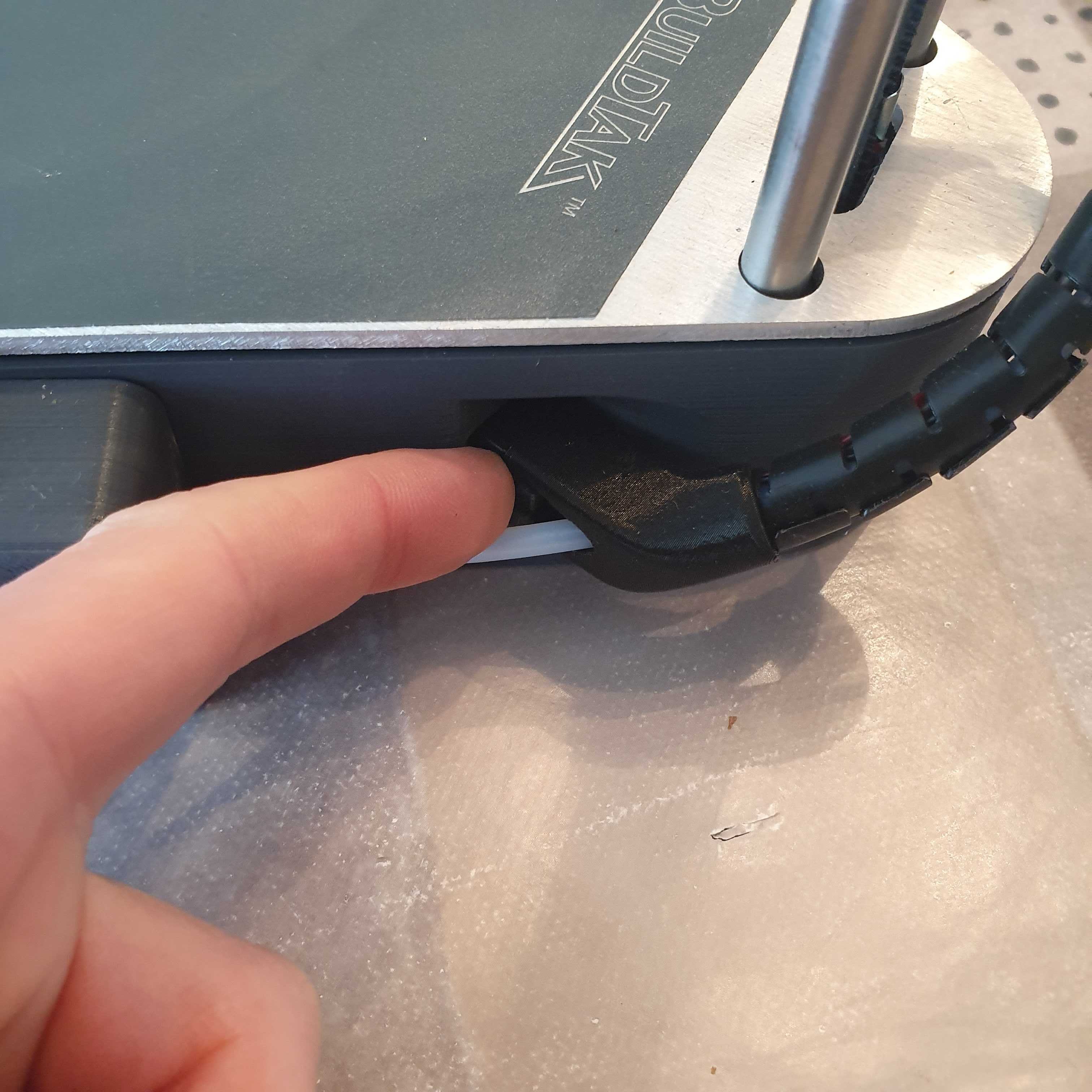

9) Pousser la petite languette du connecteur vers l'arrière pour le déconnecter de la base de l'imprimante


10) La tête d'impression est maintenant débranchée de l'imprimante

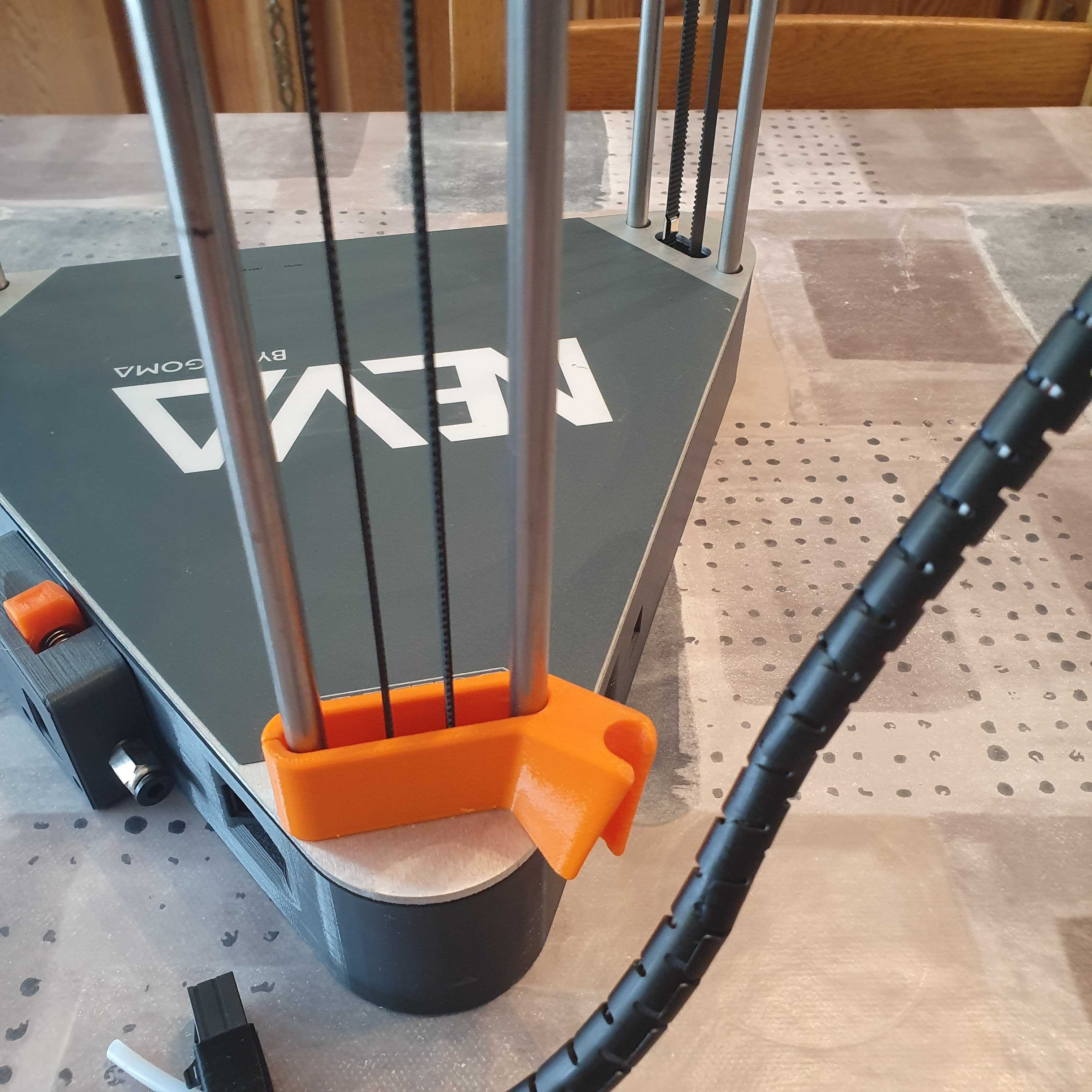

11) L'avant dernière étape est de dé-clipser les câbles du clip-gaine monté sur les barres de l'imprimante

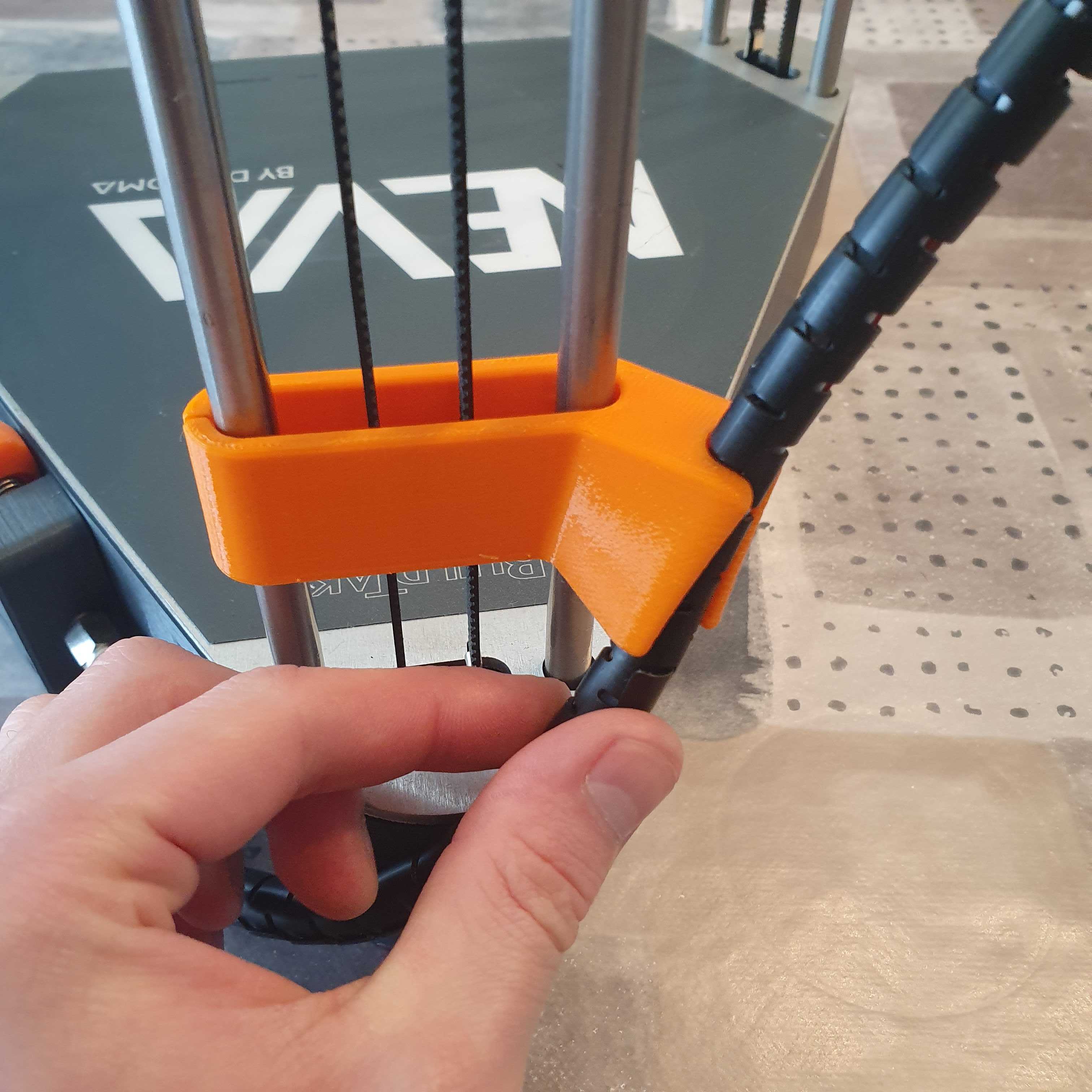

12) Les câbles sont rentrés en force dans la pièce orange


13) La dernière étape consiste à démagnétiser la tête d'impression des bras orange et c'est terminé


La tête d'impression est libre :) !
