La sonde de température est une sonde qui mesure la température en fonction de sa résistance interne. Lorsque cette sonde est soumise à une température élevée, sa résistance interne diminue, c'est de cette façon que l'on sait que la température est élevée.

Si vous avez eu des problèmes de chauffe avec votre imprimante, on vous a surement fourni une nouvelle sonde de température. Cet article vous guide pour enlever l'ancienne sonde et installer la nouvelle.

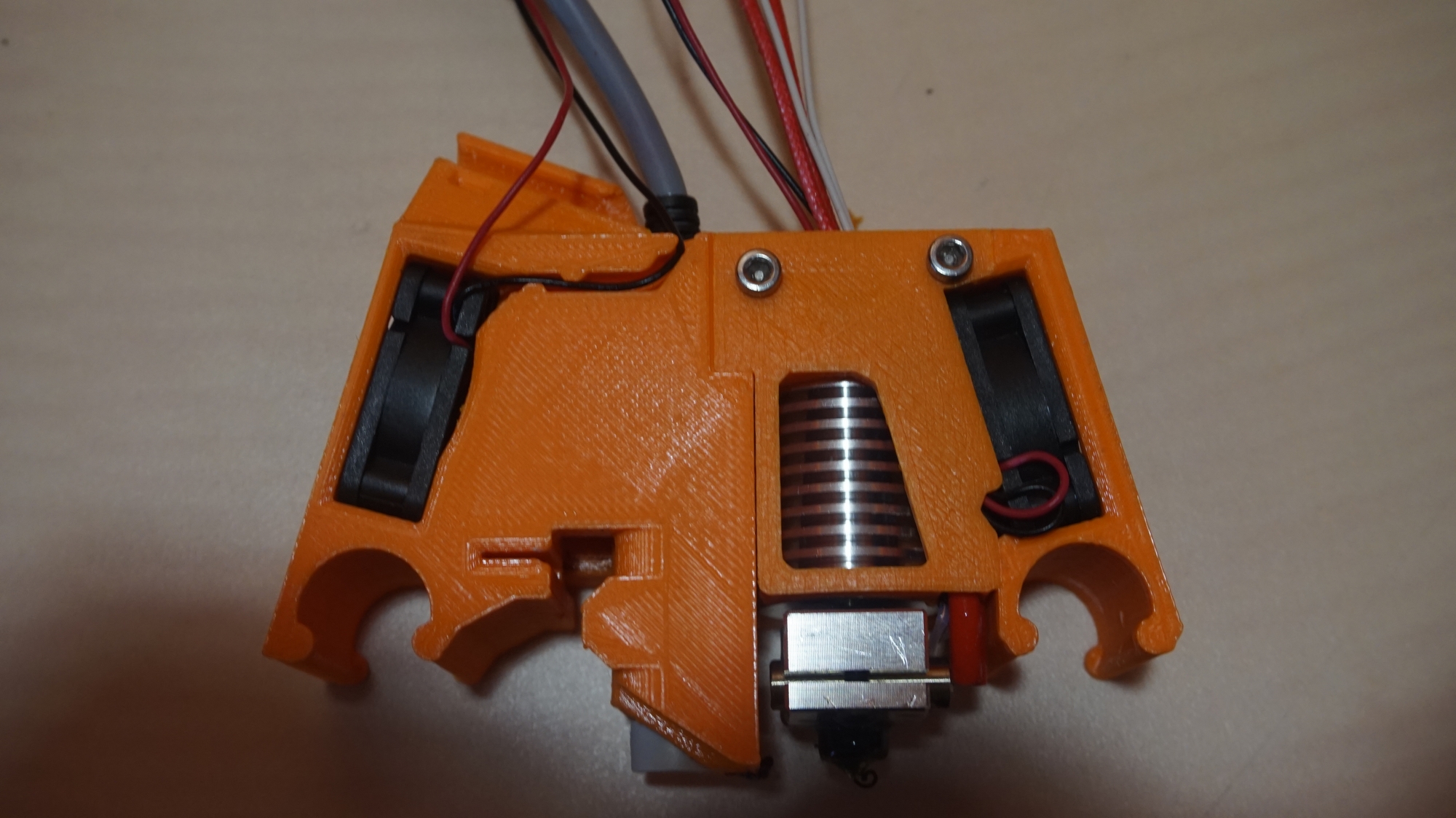

1) Dévisser le verrou de tête d'impression

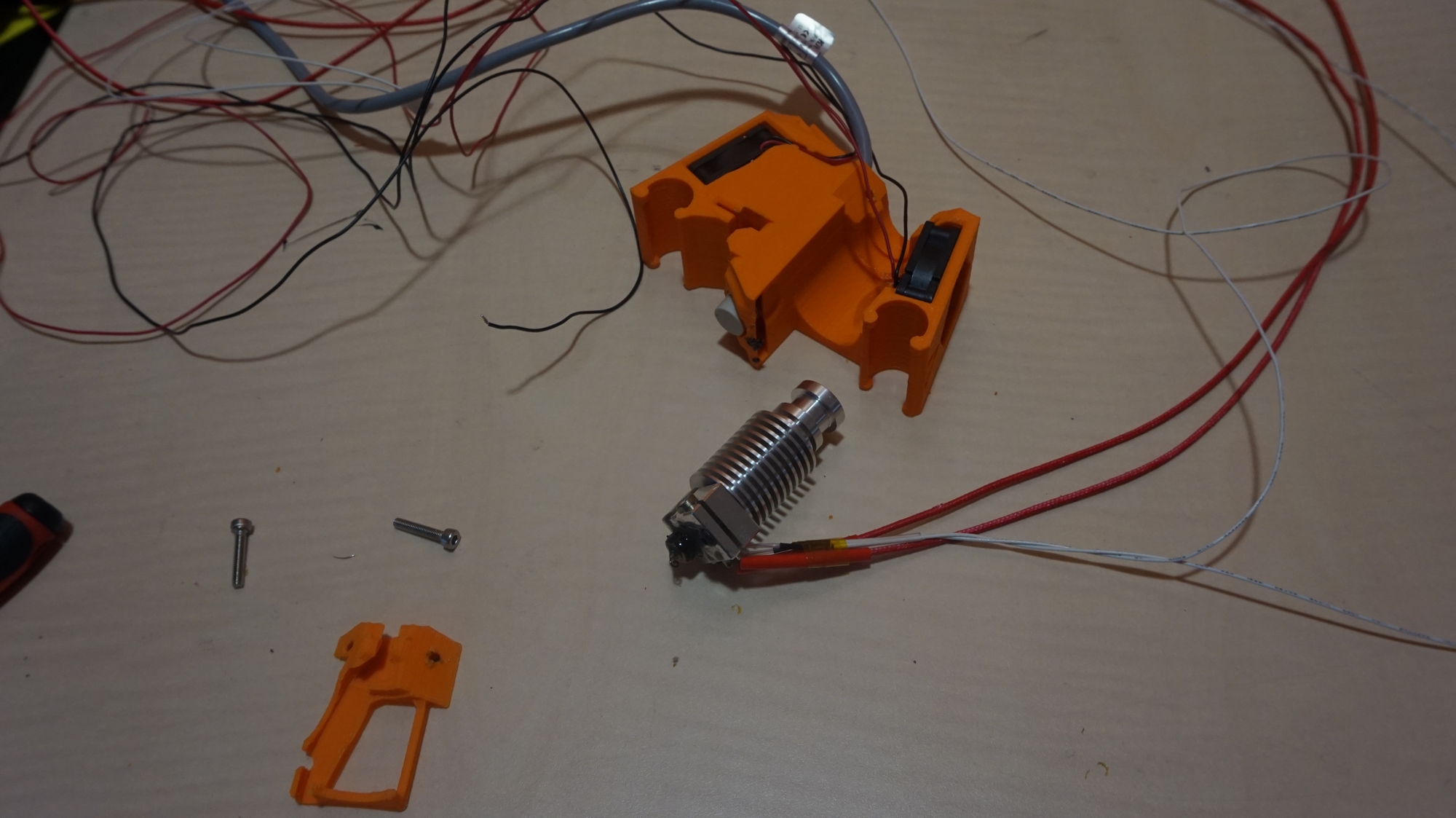

2) Sortir maintenant la buse de son logement

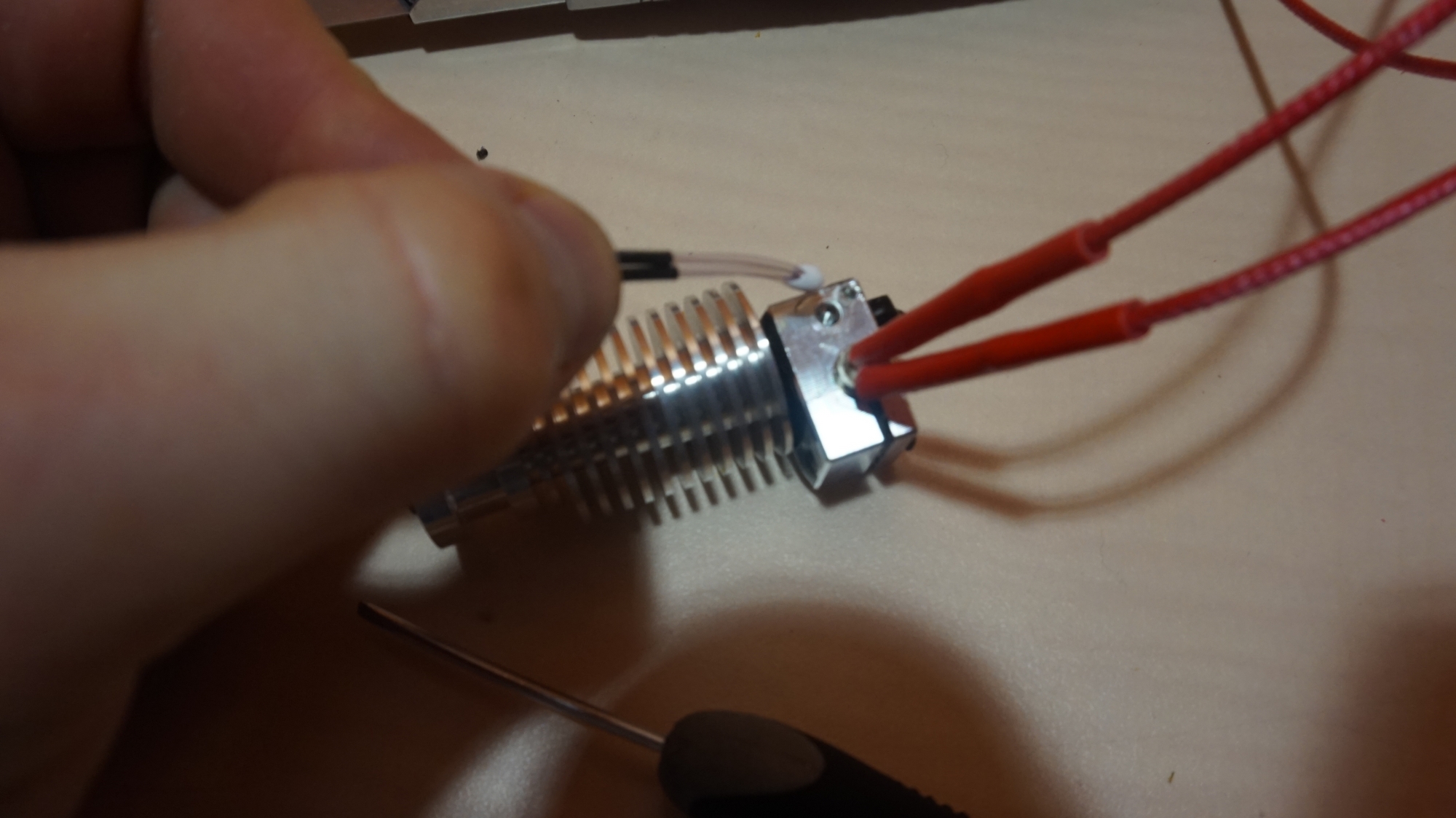

3) Enlever le scotch qui tient les fils rouge et blanc

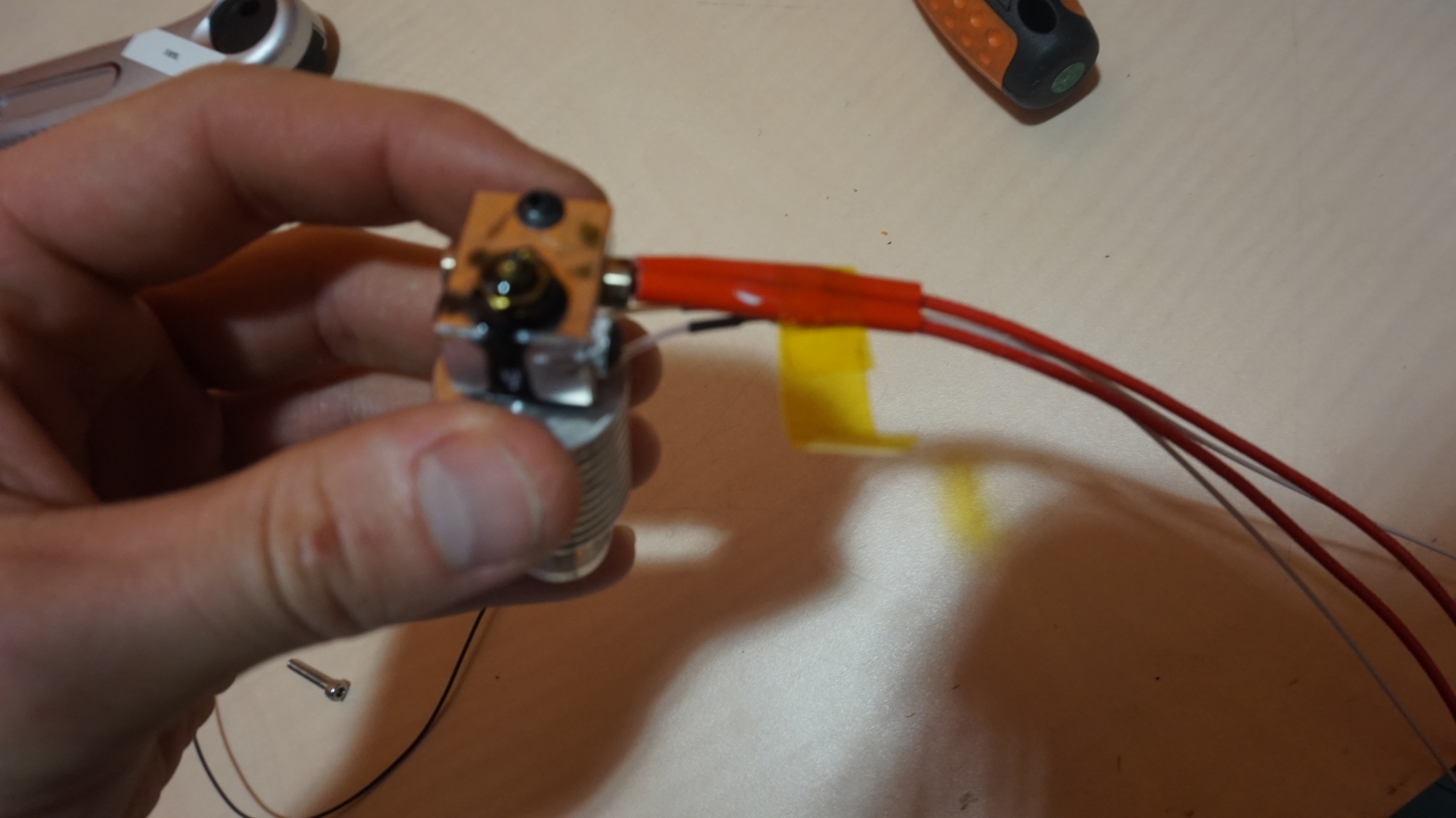

4) Enlever la vis et la rondelle (entourés en rouge) qui tiennent la sonde de température (thermistance)

5) Retirer la thermistance de son logement, si elle ne sort pas toute seule, précisez le dans la discussion avec un Dago'agent

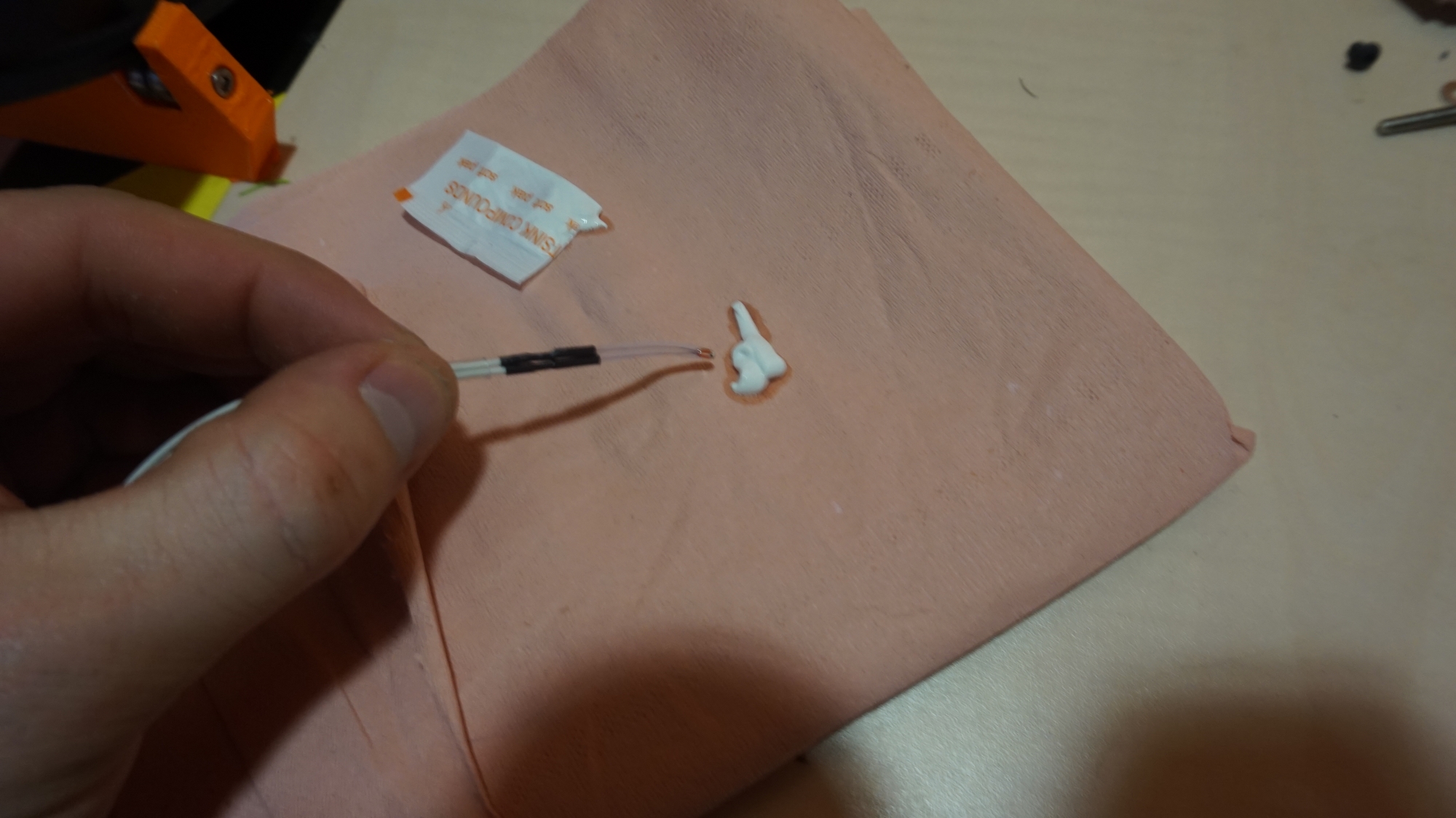

6) Sortir la pâte thermique fournie (mélanger avant d'ouvrir)

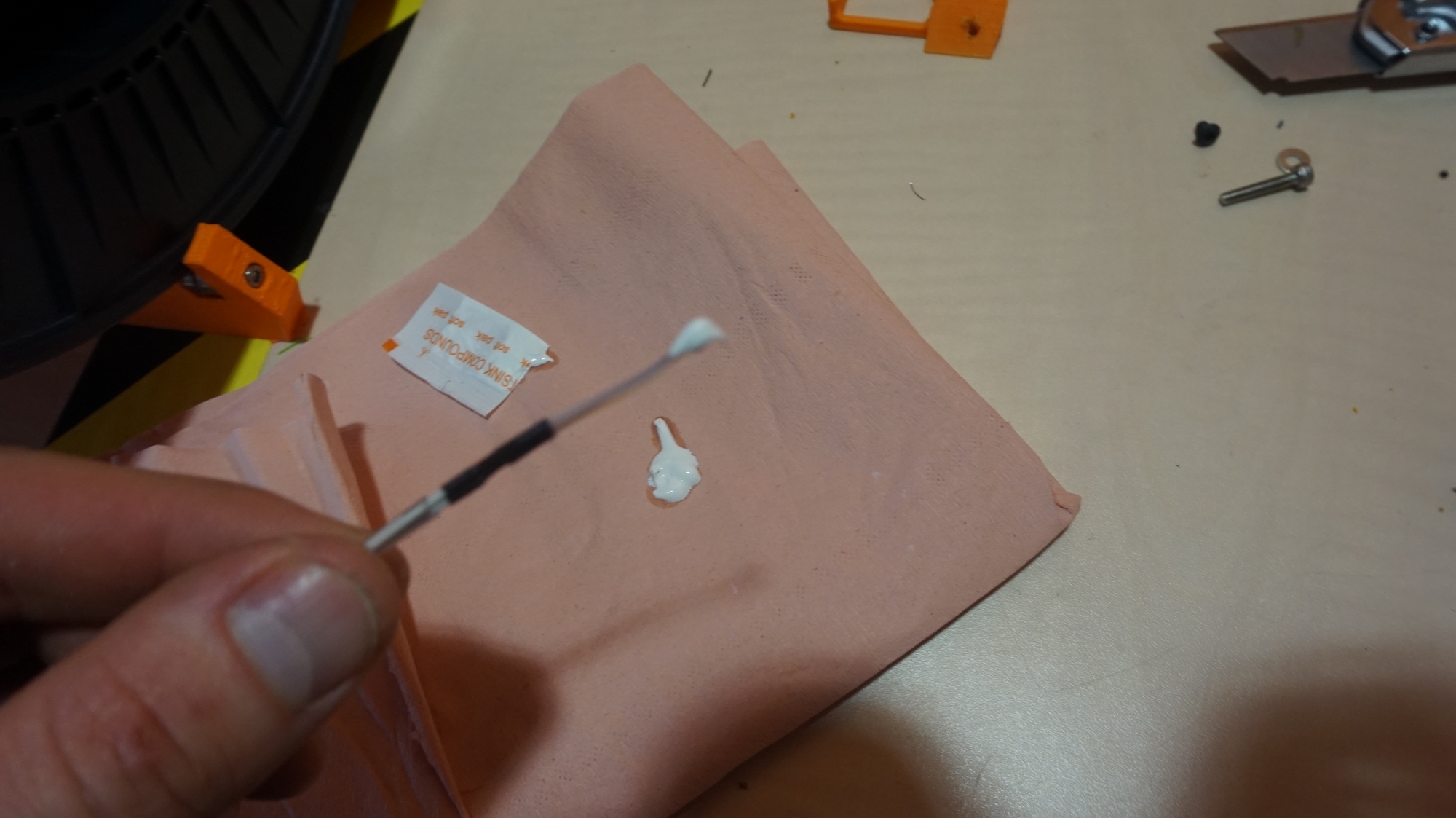

7) Tremper la cellule de la nouvelle thermistance dans la pâte thermique (juste assez pour la recouvrir entièrement)

8) Replacer la nouvelle sonde dans son logement, attention la cellule ne doit pas dépasser

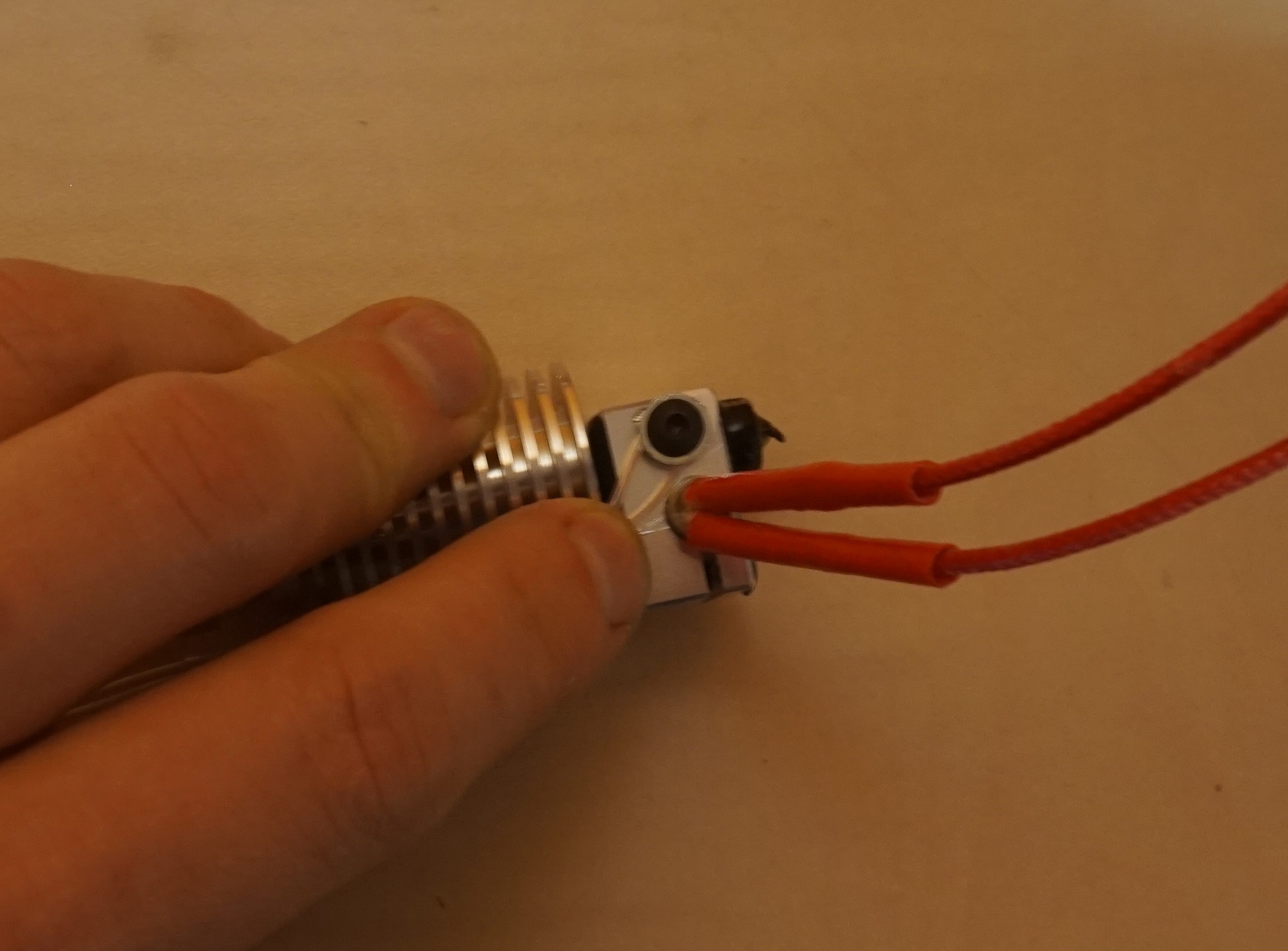

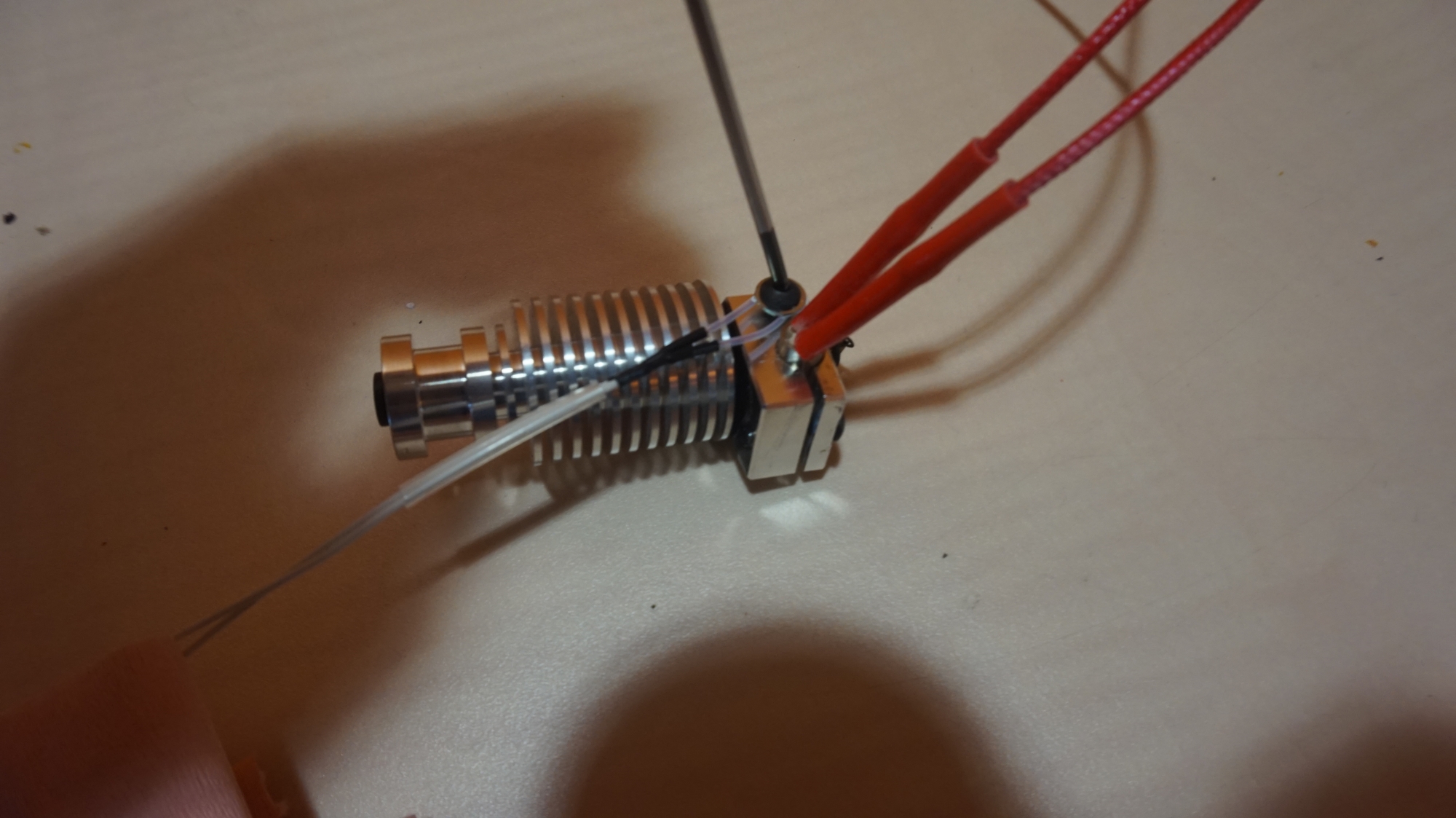

9) Revisser la vis ainsi que la rondelle (attention au sens de la rondelle : coté coupant vers la tête de vis, coté bombé vers les fils)

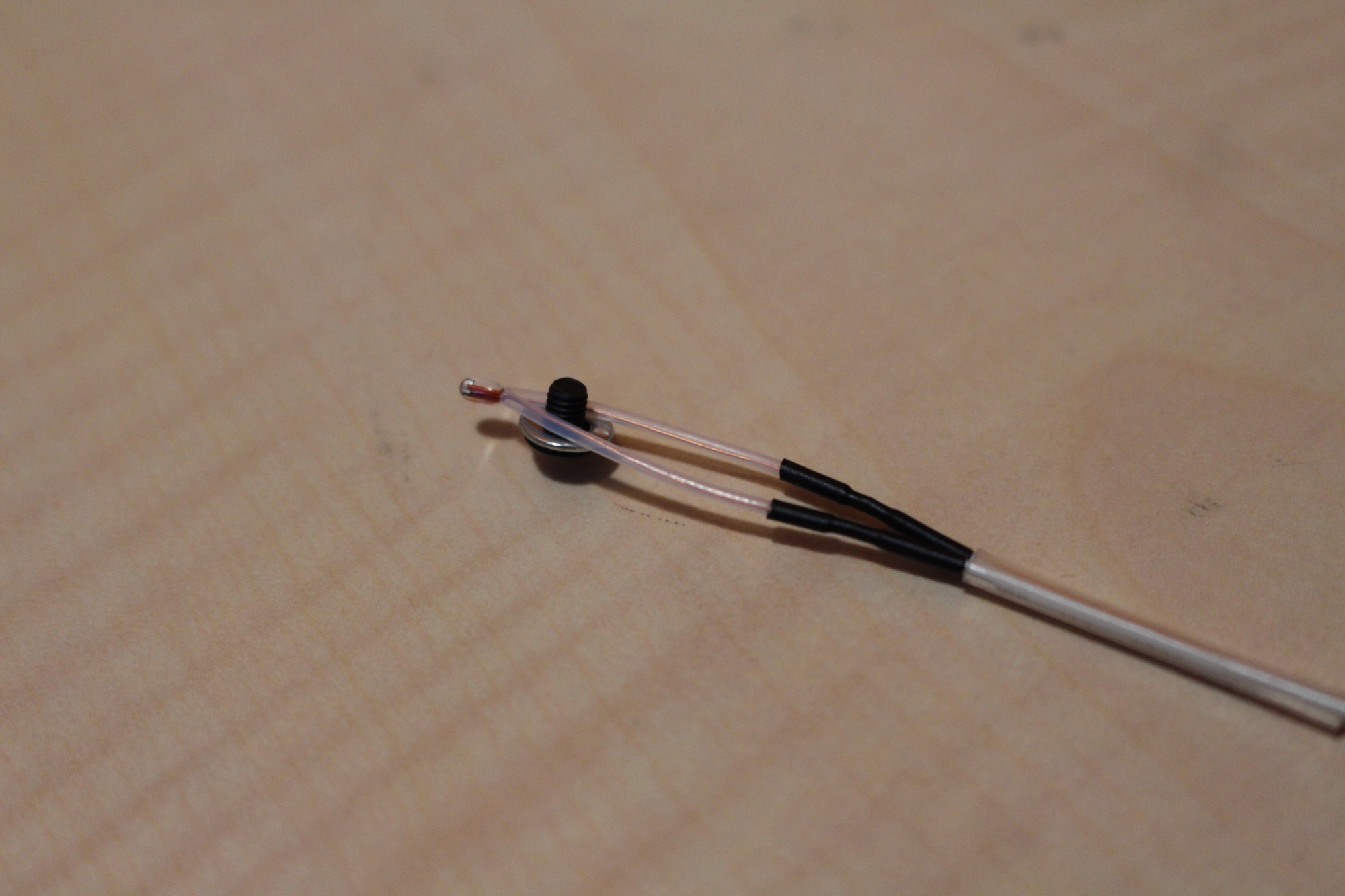

9 bis) Attention les fils de la thermistance sont de part et d'autre de la vis,

9 ter) Les fils de la sonde ne doivent pas être écrasés ! Il faut simplement qu'ils ne bougent plus

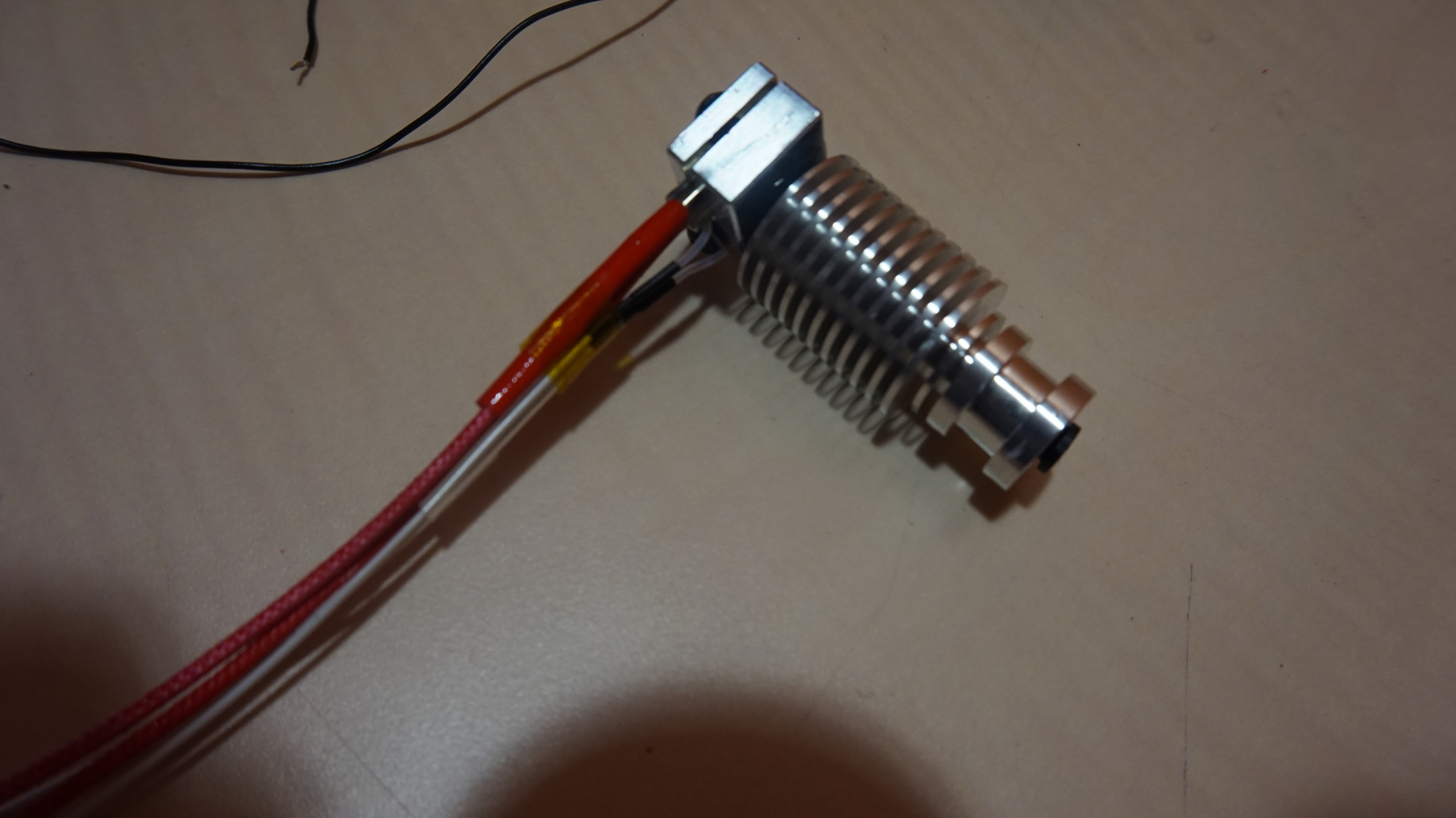

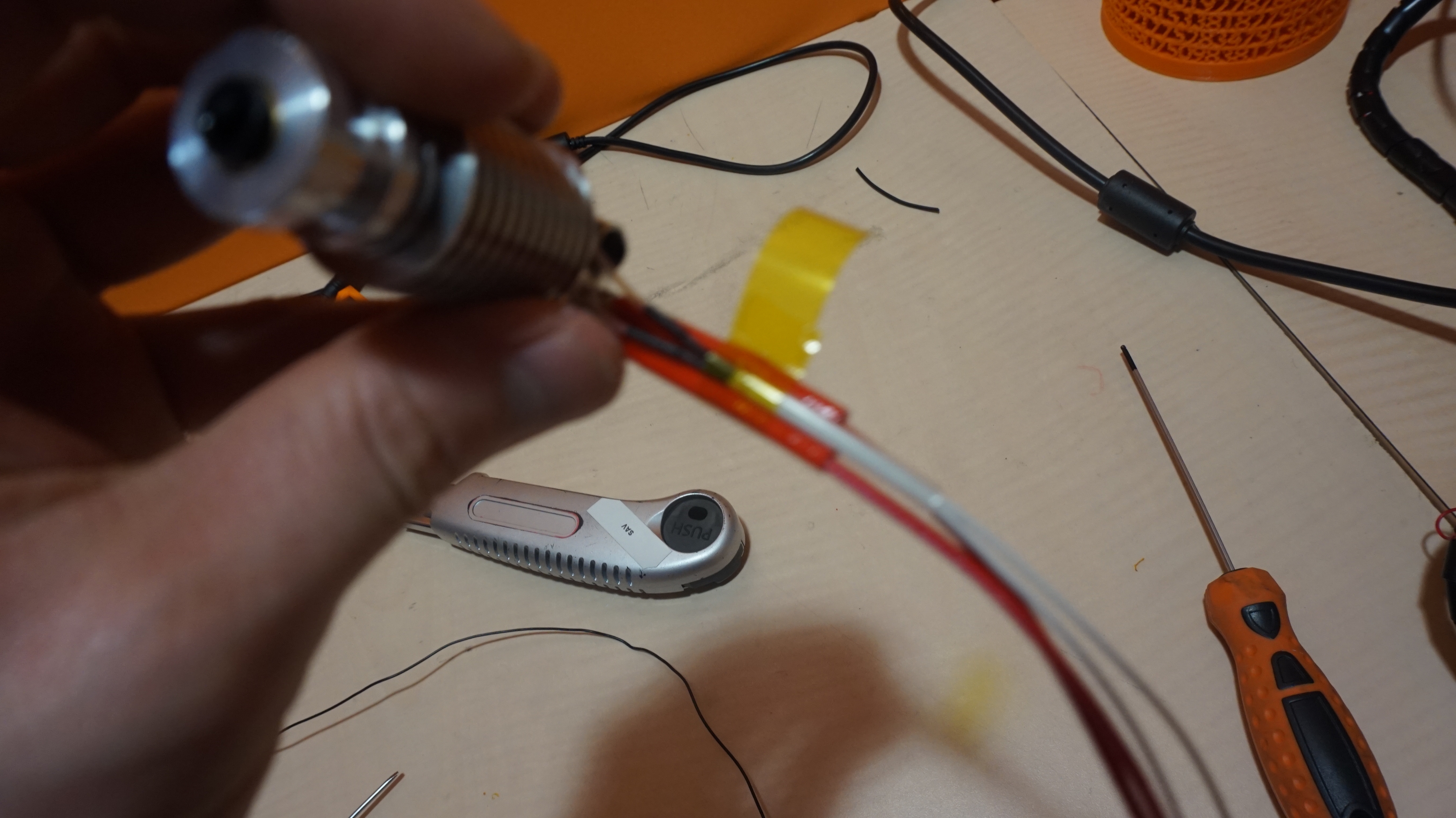

10) Remettre le scotch Kapton pour regrouper les fils de la thermistance et de la résistance chauffante

10 bis) Les fils de la thermistance doivent être situés contre les fils de la résistance

11) Rabattre le scotch et le tour est joué, votre buse d'impression est comme neuve

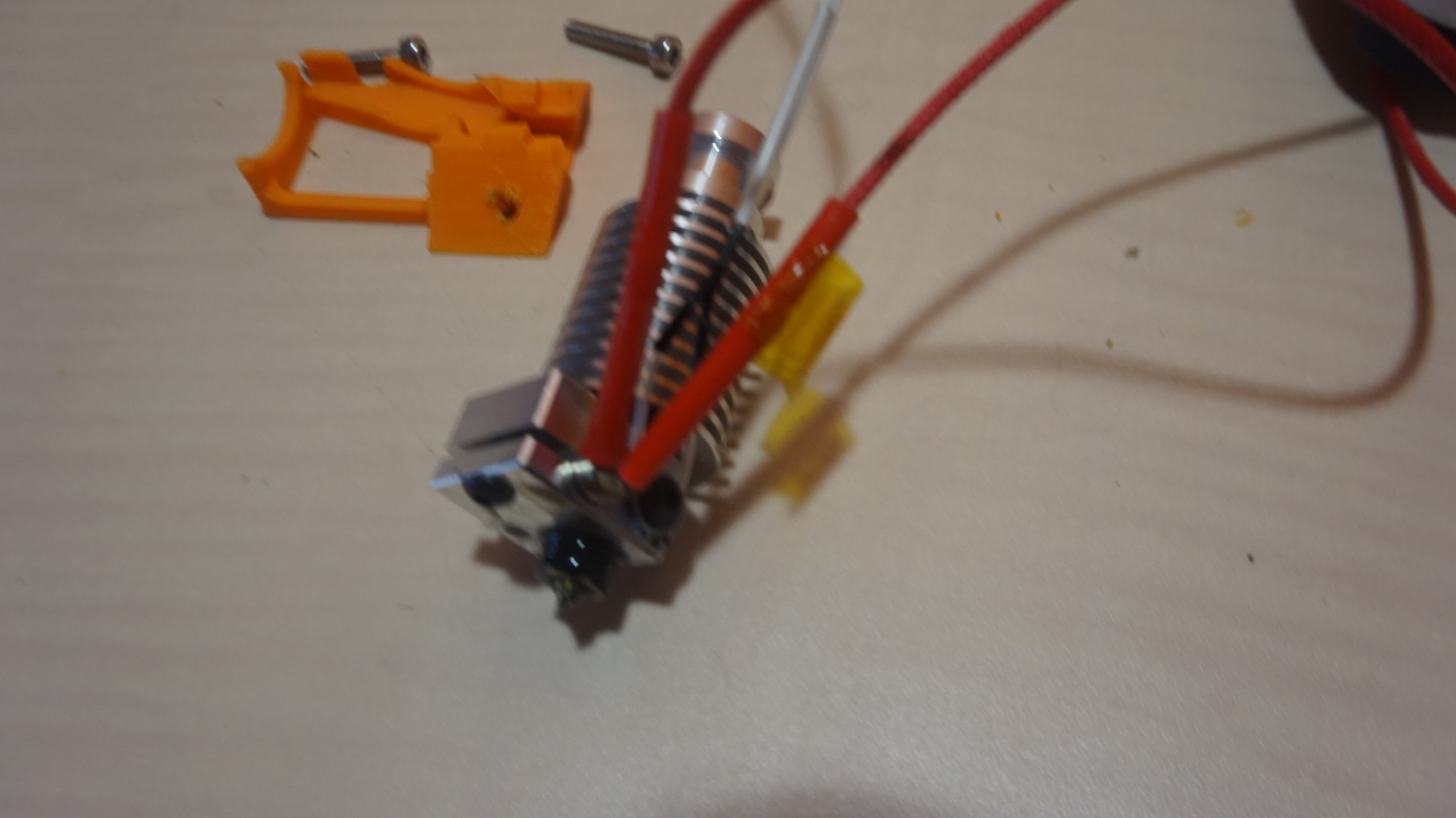

12) Remettre la buse dans son logement, attention à bien la placer en butée

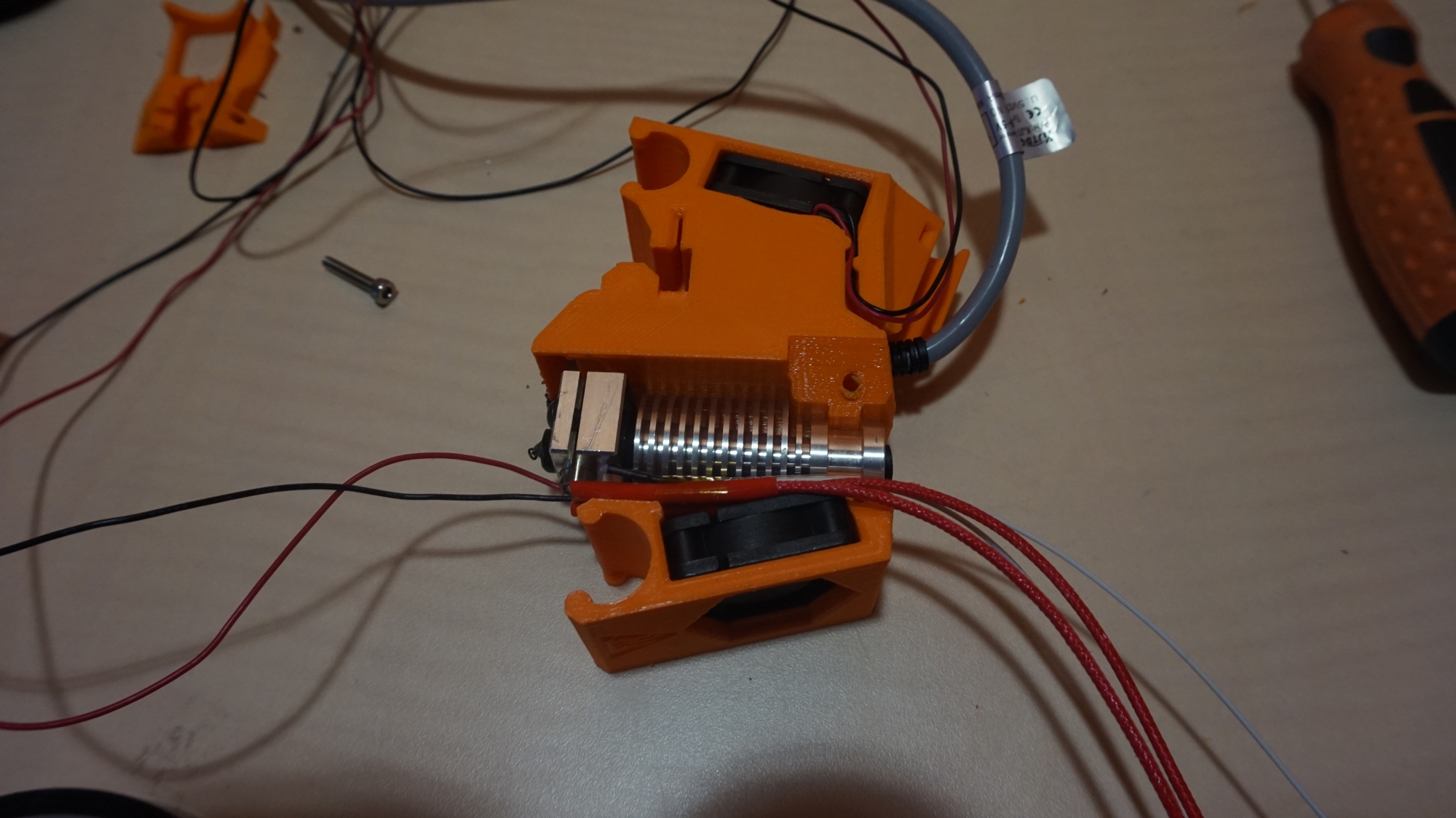

12 bis) Comme ci dessous (attention au placement des câbles, résistance et thermistance vers le haut de la tête d'impression, à mettre dans le verrou de la tête d'impression)

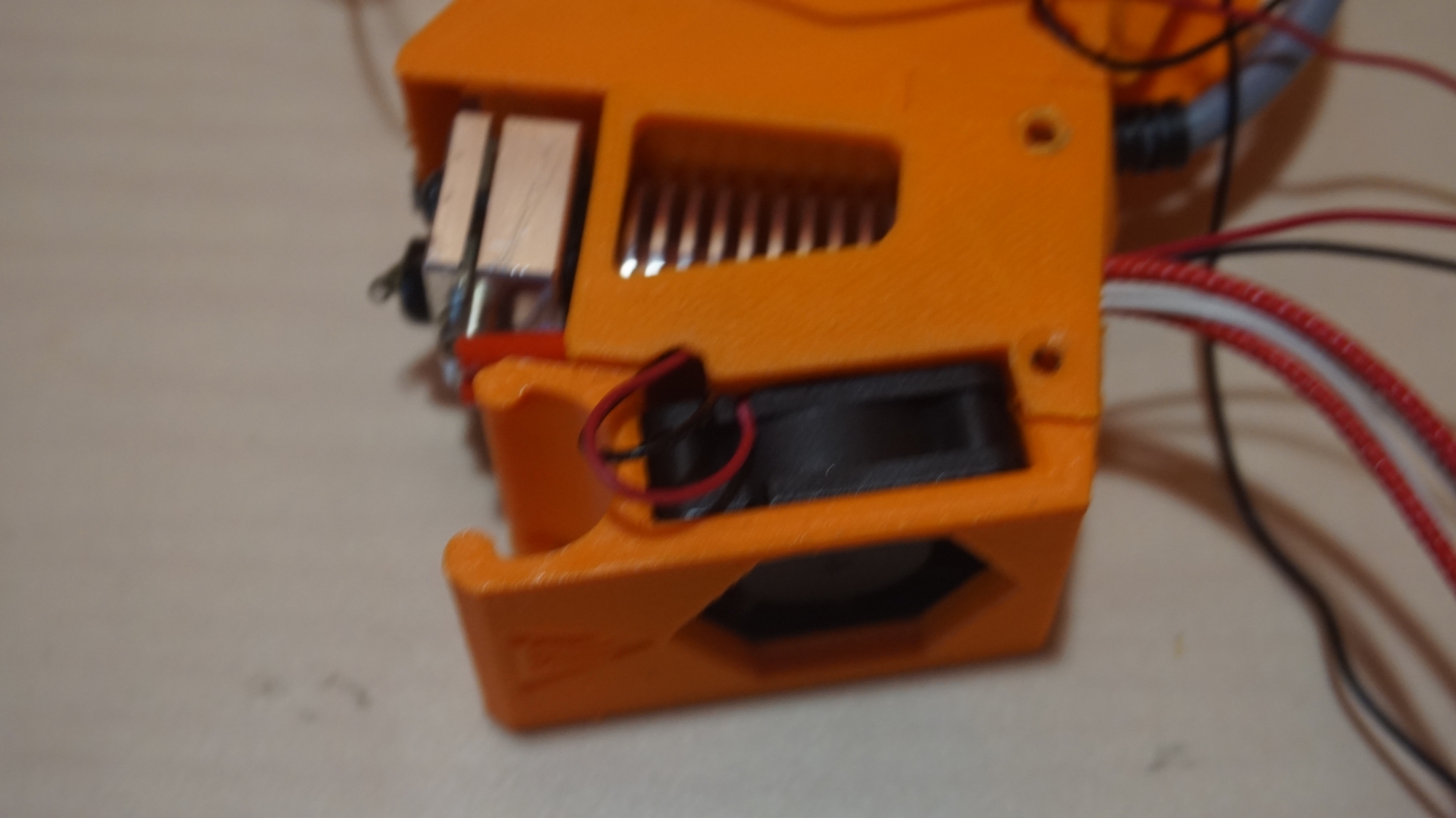

13) Faire une boucle avec les câbles du ventilateurs comme sur la photo ci dessous pour les faire passer dans le verrou de la tête d'impression (attention à ne pas croquer les câbles)

16) Assurer vous que le verrou est bien dans son logement pour enfin le revisser

17) C'est terminé

Il ne reste plus qu'à remonter la tête d'impression sur votre imprimante et remettre la gaine torsadé en place, pour cela, vous pouvez vous référer à la notice ici.
